낙하시험이란?

낙하시험이란 제품의 수송 중, 취급 중 또는 수리 중의 작업에서 떨어뜨리기 쉬운 제품이 낙하 시 받는 충격에 의해

제품의 기본기능 및 성능저하가 발생하는지에 대해 사전평가하여 이를 개선하기 위한 시험입니다.

그러면 저희 주호테크가 납품하는 Labtone Test Equipment 낙하시험기에 대해서 알아보겠습니다.

1. Drop Test Machine (낙하시험기 [가장 일반적인 모델])

제품의 특징
- 이 제품은 GB, IEC, ASTM, ISTA 및 기타 산업 표준을
충족하며 그 이상을 충족할 수 있습니다.
- 이 제품은 표면, 모서리 및 모서리 낙하 시험을
수행할 수 있습니다.
- 이 제품은 정밀한 안내 시스템과 공압 구동 장치입니다.
- 이 제품은 스윙암 구조 설계가 독특하여 스윙암의
이스케이프 가속도가 3G 이상입니다.
- 이 제품은 실수로 아래로 미끄러지는 것을 방지하기 위해
리프팅 메커니즘의 자체 잠금식 나사가 포함되어 있습니다.
- 이 제품은 스윙 암의 비정상적인 이탈을 방지하기 위한
자동 공압 인터락이 포함되어있습니다.
- 이 제품은 확장 가능한 서포트 브래킷과 하단 슬래브를
포함하고 있습니다.
- 이 제품은 다른 제품에 비해 가격이 상대적으로 저렴합니다.

기기의 동작 방식

시료를 잡고 있는 스윙암이 처음에는 밑으로 한번,
그 다음에 대각선으로 이동하게 된다.

Drop Test Machine은 위의 그림과 같이 스윙암이 처음에는 밑으로 이동하고 그 다음에 대각선으로 이동하게 됩니다.
이런 식으로 낙하 테스트를 진행하는 이유는 한 번에 대각선으로 이동하게 되면 시료가 밑으로 일정하게 떨어지지

않을 수도 있기 때문에 이러한 문제를 방지하기 위해 2번에 나뉘어서 낙하를 하게 됩니다.

SPECIFICATIONS

Model	DT150	DT200
Drop Height (mm)	300~1500	300~2000
Payload Capacity(kg)	85	85
Package Size(mm)	800x800x800	800x800x800
Drop Mode	Free Fall drop
Machine Size(mm)	100015002100	120017002600
Machine Weight(kg)	480	550
Power/Air Supply	AC220V, 50Hz, Compressed Air 0.5~0.7Mpa
Applicable Standards	ISO2248-72(E) GB/T4857.5 JISZ0202-87 IEC68-2-27

2. DROP TESTER FOR PORTABLE GADGETS (휴대용 전자기기 전용 낙하 시험기)

DT-2는 스마트폰, 휴대폰 및 기타 모바일 장치에 대한 낙하 충격 테스트를 제공합니다.
해당 시료 고정 장치는 낙하 자세를 조작하고 낙하 테스트의 효과적인 재현성을
제공할 수 있습니다.

제품의 특징
- 이 제품은 중력 이동이나 대기 마찰에 의한 위치 방해를 방지하기 위해 공압 펜 실린더로 제품을 고정시켜
낙하 자세를 유지합니다. 실린더는 낙하 스트로크가 끝날 때쯤 해제됩니다.
- 낙하 높이는 유연하게 설정될 수 있습니다.

SPECIFICATIONS

Model	DT-2	DT275
Payload Capacity(kg)	2	7.5
Drop Height(mm)	250-2000	250-2000
Drop height Setting	Scale and setting pointer	Scale and setting pointer
Holding/ Releasing Specimen	Pneumatic per cylinder	Pneumatic per cylinder
Package Size(mm)	100(W) x 200(L)	450(W) x 450 (L)
Machine Size(mm)	500 x 600 x 2382	900 x 1100 x 2380
Machine Weight(kg)	85	430
Power Supply	AC220V 50Hz	AC220V 50Hz
Supply Air Pressure	5kg/cm2	5kg/cm2
Applicable Standards	JIS C 60068-2-31, IEC 60068-2-31	JIS C 60068-2-31, IEC 60068-2-31

3. DROP TESTER FOR HEAVY PACKAGE (중장비 전용 낙하 시험기)

질량이 큰 대형 패키지의 경우 운송 중 수직 낙하 높이가 낮으므로 상대적으로 낮은 낙하 높이의

낙하 테스트가 필요합니다. 제로 하이트 드롭 테스터는 큰 패키지의 낙하 테스트에 주로 사용됩니다.

아래쪽으로 빠르게 이동할 수 있는 브래킷으로 E자형 포크를 사용하고

시험 요건(표면, 모서리 또는 모서리 낙하 시험)에 따라 시료를 균형 있게 배치합니다.

제품의 특징

- 용량이 큰 시료를 테스트하는 목적으로 사용됩니다.

- 브래킷과 시편의 분리를 보장하고 자유낙하합니다.

Model	DT020	DT030	DT050
Drop Height(mm)	0~1200	0~1200	0~1200
Payload Capacity(kg)	200	300	500
Package Size(mm)	1700x1500x1200	1900x1500x1200	1900x1500x1200
Drop Mode	Free Fall Drop
Machine Size(mm)	2100x1700x2800	2100x1700x2800	2100x1700x2800
Machine Weight(kg)	2350	2500	3200
Power/Air Supply	3Φ AC380V, 50Hz, Compressed Air 0.5~0.7Mpa
Applicable Standards	ISO2248-72(E) GB/T4857.5 JISZ0202-87 IEC68-2-27

4. RLEASE HOOKS

KDT200 Drop Tester는 유통 과정에서 발생하는 낙하 및 기계적 위험을 시뮬레이션하기 위해 설계되었습니다.

특히 기존의 낙하 테스트 기계에서는 테스트할 수 없는 매우 크고 무거운 탑재 화물 적합합니다.

시료의 크기나 모양에 관계없이 시스템은 다양한 자유 낙하 (평판, 모서리 또는 모서리)를 수행할 수 있습니다.

제품의 특징

- 공압을 통해 레버가 열리면서 낙하하는 구조입니다.

- 배터리 시험 등에도 사용됩니다.

SPECIFICATIONS

Model	KDT2000
Max. Load	200Kg-1500Kg
Power Supply	AC 220V 50Hz
Compressed Air	0.5Mpa~0.7Mpa
Lifting Device	User provided

적용 사례

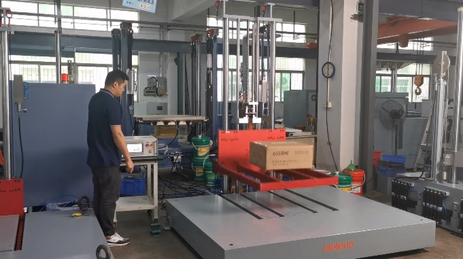

DROP TESTER FOR HEAVY PACKAGE 활용 사례

Drop Test Machine 활용 사례

납품 사례

해당 표에 나와 있는 사진들은 실제 주호테크에서 납품한 낙하시험기들의 일부입니다.
(고객사의 보안 문제로 인해 일부만 공개할 수 있는 점 양해 부탁드립니다.)


O사 낙하시험기	V사 낙하시험기

L사 낙하시험	K사 낙하시험

K사 낙하시험기	H사 낙하시험기

감사하게도 많은 고객분들이 경쟁사와 저희 주호테크 장비를 비교하시고

위와 같은 납품 실적과 타 기관들에 평을 들으신 후 저희 제품을 선택해 주셨습니다.

장비를 납품하는 것 이상으로 중요한 것은 저희를 믿고 구매해 주신 고객들의 신뢰를 저버리지 않기 위해

꼼꼼한 유지보수 및 빠른 AS라고 저희 주호테크는 생각합니다.

이러한 사업 철칙과 고객 관리 마인드로 감사하게도 리필 오더가 꾸준히 늘어가고 있습니다.

하지만 지금의 자리에서 만족하는 주호테크가 아닌 더욱더 좋은 서비스를 통해 앞으로 더

발전하는 주호테크가 되도록 늘 최선을 다하겠습니다.

감사합니다.

(주)주호테크 드림

주호테크 영업부
